光说没有练习假风格

现在来看看超声波测试技术在工程中的应用实例。

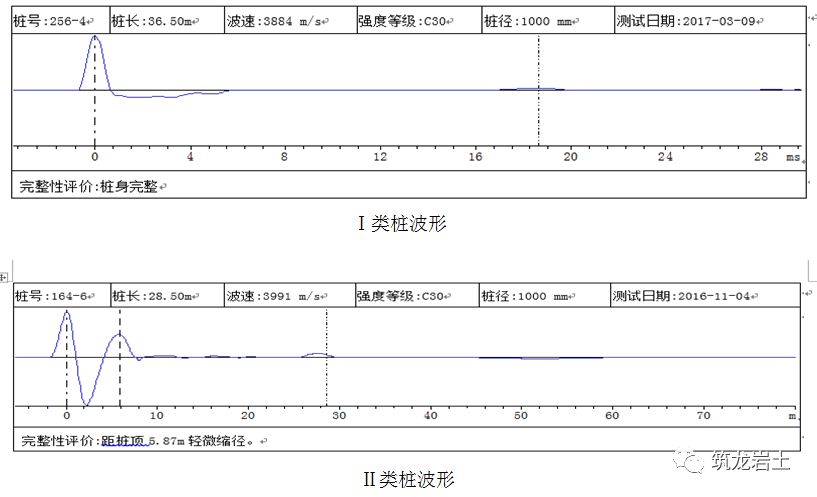

1.桩I,II,III和IV的典型低应变时域波形:










1.桩顶漂浮





2.桩体分离,桩底沉积物




3.声管倾斜或弯曲


4.其他缺陷,如空隙,泥土,破碎的桩等。


工程应用实例














1.由于仪器和设备功能的改进,最大声线间距要求从2003版的250mm减小到100mm。结果报告要求绘制波形图;由于该方法的识别程度逐渐提高,工程应用越来越受欢迎和埋没。 3和4管的规定桩径从2.0米减少到1.6米。

2.声速异常判断概率统计值是考虑正态分布对称性(使用双刻度法)确定的,而非2003版只考虑低值异常(使用单挑法):

1)不均匀的聚合,缺陷,声管耦合和测距变化,第一波解释误差等都会导致声速值偏离小值方向的正态分布;

2)然而,分离导致粗集料浓度,并且声波沿着环弯曲。与上述相同,存在声管耦合和测距变化,第一波解释误差等,其还可以使声速值在大值方向上偏离正态分布。

如图3所示,通过反复试错获得n线异常判断值v01/v02。如异常小值:v01=vmCλsx

[说明]假设n行样本的波动符合正态分布。第一次异常行的数量可以是1,即,可能出现不符合正态分布规律的异常行(包括粗略错误)。概率是1/n。例如,如果n=20,则概率为1/20=5%,表λ=1.64(或异常线不太可能出现的置信概率为95%),如果最小声速,则计算v01样本中的值小于v01它被认为是一个被拒绝的异常值,并且使用相同的方法来消除异常最大声速值,因此循环直到没有异常低和异常高样本中的声速值。

4.对于以下三种情况,声速异常概率值v0的最终确定应分别基于变异系数,低速限制和平均值:

1)当坩埚质量均匀且声速分散较小时,标准偏差小可能引起v0的误报;

2)当坩埚质量不稳定且声速分散较大时,标准偏差过大可能导致v0过低而导致错过判断;
